• 商品名称：雷达液(物)位计
• 添加时间：2023-09-17 14:22:37
•

概述

雷达液(物)位计适用于对液体、固体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

原理

雷达液(物)位计是基于ToF行程时间原理的高频智能测量系统。雷达物位计的天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测
介质表面时，由于介电常数发生突变，微波脉冲的部分能量被反射回来，并被天线系统接收。

发射脉冲与接收脉冲的时间间隔与雷达天线到被测介质表面的距离成正比。通过测量发射脉冲与接收脉冲的时间差，由式D=1/2·ct即可计算出
被测介质到测量参考面的距离。

其中D为测量参考面到被测介质的距离，c为光(电磁波)在真空中的传播速度，t为发射脉冲与接收脉冲的时间差。

然后根据用户设定的空料位位置，由式L=E-D即可计算出物料高度。

其中E为测量参考面到用户设定的空料位位置，D为测量参考面到被测介质的距离，L为物料高度。

产品特点

●显示界面简单易懂，快速设置菜单便于用户操作

●智能回波处理技术和虚假回波抑制技术提高测量的稳定性和可靠性

●符合HART通讯协议

●使用红外手操器进行编程，无需开盖即可操作

●测量精度高，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号让天线发射角更小

●采用两线制技术，降低现场布线成本

●几乎不受温度、压力变化和蒸汽环境的影响

优势及应用

1.雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、挥发性液体等；

2.可以在真空中测量可以测量所有介质常数>1.2的介质，测量范围可达70m；

3.供电和输出信号通过一根两芯线缆（回路电路）,采用4-20mA输出或数字型信号输出；

4.非接触式测量安装方便采用极其稳定的材料牢固耐用，准确可靠分辨率可达1mm；

5.不受噪音、蒸汽、粉尘、真空等工况影响；

6.不受介质密度和温度的变化，过程压力可达400bar,介质温度可达-200℃至800℃；

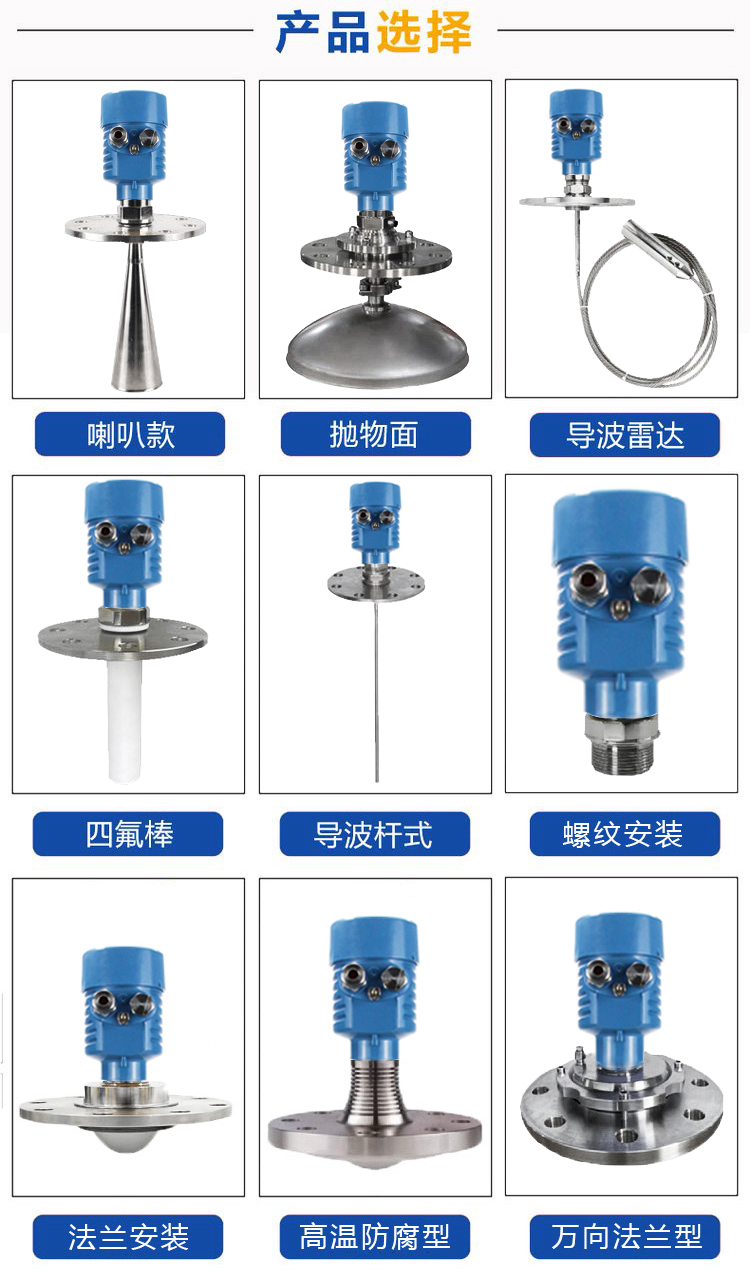

7.安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波管安装；

8.调试可多种方式选择：采用编程模块调试（相当于一个分析处理仪表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷 。

选型要点

①通径口径  ②被测介质  ③环境压力  ④环境温度  ⑤输出信号  ⑥连接方式  ⑦量程范围
